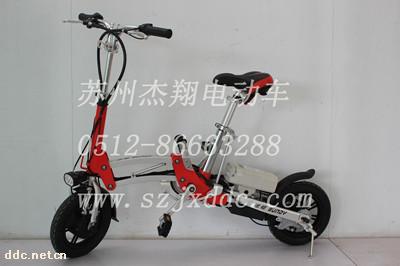

产品概述展开尺寸: 1260mm* 550mm* 1090mm车身尺寸 :610mm*275mm*810mm包装尺寸 :620mm*280mm*830mm车身材料: 铝镁合金车身高度:1080mm整车净重: 16 KG最大承重: 110公斤电池:动力锂电池(松下电芯)36V充电时间 : 3-5 hours电池重量:7AH:1.9KG ; 9AH:2.4KG充电时间 : 3-5 小时电机:200W时速:20km/h充电一次续行里程: 电力驱动30km脚踩助力:50-60km

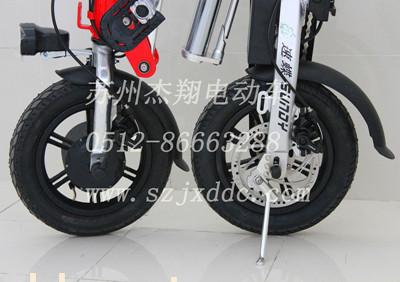

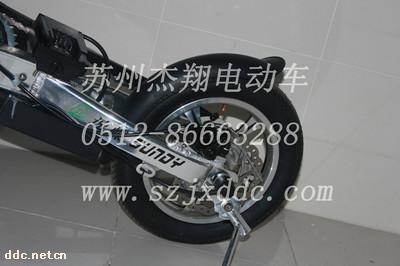

部件说明1. 铝镁合金 2.松下电芯锂电池(36V 7Ah) ,(36V 9AH) 3.一体轮4.无刷电机5.电量开关转把6.车前灯7.碟刹

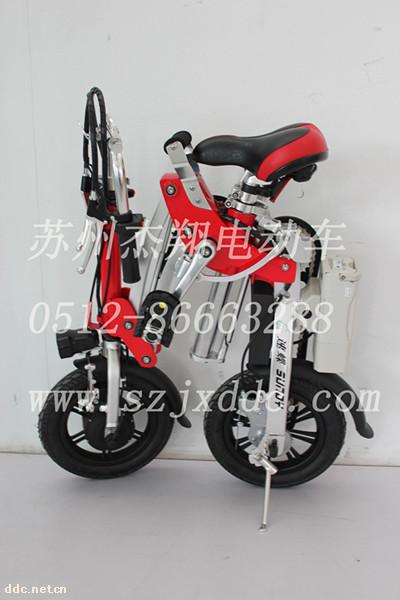

操作过程 1、折叠过程单手握大鞍管和支撑杆并拢后,使之下滑至底部,然后用手提提手快速提升,听到咔嚓声表示锁机构已卡住,折叠成功。
2、展开过程用手提鞍座中部的透气孔,使大鞍管和支撑杆提到位,然后用脚向后轻踢停车架,车身迅速展开。注:支撑杆一定要复位才能骑行。
骑乘注意事项助力骑行时,不必关闭电源,其骑行方法与普通自行车骑行方法一样,使您骑行更轻松。
A. 骑行前,当根据身高而调节鞍座高低时,必须先松开快拆②,进行上下调节,最后锁紧快拆②。千万注意:禁止先松快拆①,进行上下调节鞍座高低。 B. 鞍座管上的安全标记,必须插入中鞍管体内。注意:插入最小深度,以看不见安全标记为准。 C. 根据骑行者身高,调节鞍管时,首选应先拔出中鞍管进行调节,如不够高,再拔鞍座管,完毕后销紧快拆件。
㈠车把的调整
?把立管的插入深度不低于最小深度,以确保标记不得外露。 ?把芯吊紧螺钉及横管夹紧螺钉推荐力矩不小于18N?m。 ★请注意:升高车把时,电器元件插头不能拉松动。
㈡悬臂闸(前闸)的调整
●单边接触时,将固定螺钉稍微放松,固定座上有三孔,将弹簧往上移时弹力增加使本侧刹车与钢圈距离加大,反之则变小。 ●刹车块与钢圈之距离力1.5mm左右最佳。 ●吊线架的位置在吊线与前泥板不碰到时最佳。
㈢罗挂闸的调整
●松开调节螺钉上的坚固螺母及拉杆螺母,拧动调节螺钉,同时握住刹把,使刹把的位置于总行程的1/3——1/2时,使后闸皮能紧贴在闸芯上,达到理想的制动效果,此时拧紧固螺母及拉杆螺母。 ★注意:当刹车时出现有抱刹式异常声音时,请及时注加刹车油。罗挂闸的调整:车轮偏紧时,可拧紧调节螺钉①以达到最佳状态(观察D1图)
㈣车轮的调整
对于车轮拆卸后应按推荐紧固力矩调整 ●推荐后轮螺钉紧固力矩不小于40-45N、m ●推荐前轮螺钉紧固力矩不小于18-20N、m ★注意:前轮轴夹头不能过紧,否则会造成前轮转动不灵活。 ㈤链条的调整(观察E图)长时间骑行链条会松动。此时,松开后轮轴螺母,调节链条调节器,使链条拉紧,标准是手按链条后,链条向下移10-15mm。此时为最佳松紧度。用手握住脚蹬,逆时针方向进行旋转,此时,链条应松紧适宜,运转灵活,无异样、异声。
㈥脚蹬的组装
右脚蹬的螺纹为右螺纹,锁紧的方向如图F所示。 左脚蹬的螺纹为左螺纹,锁紧的方向如图G所示。
▲在仔细阅读说明书,了解本产品性能之前,不要使用电动自行车;请不要借给不会操纵电动自行车的人员骑行、展开和折叠,需要知道操作。
* 注意事项:
1.本车具有刹车断电功能,左右闸把设有断电开关,行驶过程中无论使用左右任一闸把,均可切断电源,确保行驶安全。 2.当电池电压低于一定值时,其电子控制系统会自动断电,以确保电池寿命。当电量耗尽时应停止电动骑行,改用脚踏骑行,电池需要充电后再使用。 3.停车时,必须关闭电源。 4.车辆应停放平衡,扣好支架,以免车辆反倒造成损坏。 5.如原地用右手塑逆时向旋转调速手把,此时整车将原地启动,平稳而行。在此种静态下启动,将增大电机启动电流。频繁使用此法,将影响整车一次充电行驶里程。 6.一次充电续行距离,随着道路情况、负载、风向等因素影响会有所不同。遇有上坡、路口反复启动及顶风行驶时,建议经常以脚蹬助力,以避免过大耗电,提高续驶里程,且对电机。电池寿命都有好处。 7.在泥泞路面或高低不平路面上行驶尽量用脚蹬骑行。 8.车辆停在上坡途中进行原地驱动启动时,由于过负载,电动轮毂电流较大,希尽量用脚蹬骑行助动驶车辆。 9.在清洁车辆时,建议用于布或湿布擦拭,严禁使用水枪冲洗。 10.严禁给前刹车闸上油。 11.需要经常清洁大鞍管、把立管,并注入少量缝纫机油。 12.停车架如有不灵活时,请及时注入润滑油。
充电须知充电机指示灯:显示红色表示正在充电,显示绿色表示已充满
1、购置新车在使用前,将电池充足后方可使用,前三次充电时间不低于6小时。 2、锂电池可在充电到半饱和状态下存放,若每日骑行跑离较短,无需频繁对电池组充电。 3、电池如长期停用,应将电池组从车体取下,充电到半饱和状态后存放,并每隔三个月补充电2—3小时。 4、充电时请将电池盒及充电器放置在儿童无法触摸到的安全场所。 5、充电器内含有高压电路,严禁自行拆卸。 6、本车配置为锂电池专用充电器,禁止使用其它型号及其它品牌的充电器充电。 7、禁止使用本充电器对其它电池充电。 8、电池电量多少可以根据残量表示确认,打开电门锁后即可显示出来。 9、充电机指示灯:显示红色表示正在充电,显示绿色表示已充满。充电结束后,应先拔掉连接电池组的充电器插头,再拔掉电源插头。 10、充电时,充电器、电池盒均应放置平稳,防止跌落。电池组充电工作温度为0℃—45℃,在适宜的温度下充电(20℃—25℃)效果最佳。充电器、电池盒上下不能盖物品,以利通风散热,使用和存放时应防止液体和金属屑粒渗入充电器内部,以免损伤。充电时,如果发现电池盒表面温度很高(高于60℃),表明盒内电池组或充电器有故障,应立即切断电源,送指定维修站或公司维修部检修。
保养与维护零部件的定期保养与检修,检查内容为您的电动自行车保持最佳使用状态,请定期进行保养、清洁并检查事项:
★ 前后轮胎气压是否正常。 ★ 各紧固部件是否有松动现象。 ★ 骑行一段时间后,检查前后论钢丝涨力是否正常,如有松动或有吱吱违抗表及时调整。 ★ 车架、等零部件都是铝合金制作请勿碰撞,并保持清洁。 ★ 电机、电池、控制器等部件在保修期内免维修,请勿自行拆卸,如有问题请及时专卖店维修。
